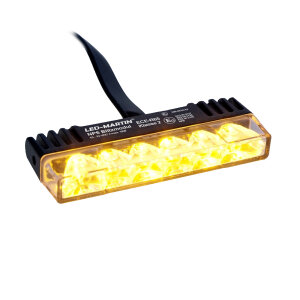

Met de NP6-flitser met laag profiel biedt LED-MARTIN®
voor het eerst een flitsmodule die verborgen tussen
de lamellen van de radiatorgrille kan worden geïnstalleerd, met beperkte
inbouwafmetingen. Naast de bijzonder geringe bouwhoogte van
13 mm overtuigt de flitsmodule met de nieuwste certificering
ECE-R65 klasse 2. Vanwege de uitstekende waarschuwingsprestaties voorziet de certificering in twee lichtintensiteiten, zodat de flitsmodule 's nachts kan worden gedimd.
De meegeleverde twee bevestigingsopties zorgen voor een eenvoudige montage bij verschillende toepassingen.
De twee meegeleverde bevestigingsopties bieden een eenvoudige montage bij
verschillende toepassingen.
Productkenmerken
en technische details:
Aantal leds: 6 stuks à 3 W
Nominaal vermogen: 10W
Lichtpatroon: 19
Bedrijfsspanning: 12V/24V
Stroomverbruik: 0,8 A bij 12 V - 0,4 A bij 24 V
Beschermingsklasse: IP67 Bedrijfstemperatuur: -30 °C - 50 °C
Constructietest: ECE-R65 klasse 2, ECE-R10
Aansluitinstructies
Kort samengevat:
De NP6-frontflitsers worden via de rode en zwarte kabel
van spanning voorzien. Door de gele kabels met elkaar te verbinden
worden de modules gesynchroniseerd, een afwisselend flitspatroon is ook
mogelijk. Met behulp van de groene kabel en +VDC-bezetting kan
de flitsmodule 's nachts worden gedimd.
Leveringsomvang:
Leveringsomvang:
1x NP6-flitsmodule in de gekozen lichtkleur
1x bevestigingsset om te plakken met 3M VHB-tape
1x bevestigingsset om vast te schroeven met hoekbeugel
1x aansluitinstructies (Duits)
Angaben zur Produktsicherheit
Herstellerinformationen:
LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Aansluitinstructies NP6 frontflitsmodule
Technische gegevens
- Voeding: 10-33 VDC
- Stroomverbruik: max. 10 W
- Temperatuurbereik: -20…+60 °C
- Aantal flitspatronen: 19
- Certificering: ECE-R10, ECE-R65 Kl.2
Montage
Voor de montage wordt de flitsmodule, afhankelijk van de toepassing, met de meegeleverde houders vastgeschroefd of vastgelijmd.
Bij het verlijmen moet worden gezorgd voor een vetvrij oppervlak, zodat een duurzame en zeer belastbare verlijming ontstaat.
Knipperpatronen
- Willekeurige keuze
- Enkele flits - gedeeld
- Dubbele flits - gedeeld
- Viervoudige bliksem - gedeeld
- Vijfvoudige flits - gedeeld
- Ultraflits - gedeeld
- Enkele/viervoudige flits - gedeeld
- Enkel hoog/laag - gedeeld
- ECE-R65, enkele flitser – alle leds
- ECE-R65, dubbele flits – alle leds
- Dubbele flits - alle leds
- Viervoudige flitser – alle leds
- Vijfvoudige flits – alle LED's
- Ultraflits – alle leds
- Enkele/viervoudige flits – alle leds
- Enkel hoog/laag – alle LED's
Kabelkleuren en functies
- Zwart: aardingsaansluiting
- Rood: voeding van de flitsmodule
- Geel: toetsen op +VDC maken permanente selectie van het flitspatroon mogelijk
- Groen: nachtvermindering 50% vermogen
- Wit: communicatiekabel voor synchroon of afwisselend flitspatroon
Keuze van het flitspatroon
Door de gele kabel op de +pool aan te raken, selecteert u het flitspatroon op de flitsmodules.
Synchronisatie
Nadat u op alle NP6-modules hetzelfde flitspatroon hebt geselecteerd, kunt u de modules synchroniseren door de witte kabels met elkaar te verbinden.
Door de gele kabels met elkaar te verbinden, kan ook het flitspatroon synchroon worden gewijzigd.
Afwisselend flitspatroon
Om afzonderlijke flitsers of twee verschillende groepen modules afwisselend (om en om) te schakelen, sluit u de witte kabels van groep 1 aan op massa en de witte kabels van groep 2 op +VDC.
Door de gele kabels met elkaar te verbinden, kunnen ook hier de flitspatronen gelijktijdig worden omgeschakeld.
