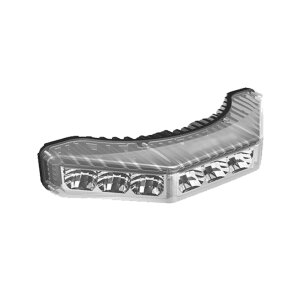

Als zwaailichten of waarschuwingsbalken in het ontwerpbeeld vanwege schaduw geen 360°-straling bereiken of simpelweg niet gewenst zijn, wordt de HT270-flitsmodule gebruikt.
In combinatie met minimaal twee flitsmodules voldoen deze aan vergelijkbare prestatie-eisen als een LED-zwaailicht of een LED-waarschuwingsbalk. De nieuwste categorie ECE-flitsmodules is de HT270-flitsmodule. In combinatie met minimaal twee flitsmodules voldoen deze aan de vergelijkbare prestatie-eisen van een LED-zwaailicht of een LED-waarschuwingsbalk. De nieuwste categorie van de ECE-R65 HT voor halve zwaailichten maakt een probleemloze TÜV-registratie van deze flitsmodules op uw hulpverleningsvoertuigen mogelijk.
Individueel kunnen verschillende gerichte systemen slim met elkaar worden gecombineerd. (zie schema in de fotogalerij)
Individueel kunnen systemen met verschillende richtingen slim met elkaar worden gecombineerd.
(zie schema in de fotogalerij) 2x naar voren gerichte HT270
2x naar voren gerichte HT270
2x naar voren gerichte HT270 + waarschuwingsbalk/of zwaailicht
2x naar voren gerichte HT270 + 2x naar achteren gerichte
HT270
Zo bereikt u met 2-6 modules het waarschuwingseffect van een waarschuwingsbalk
of dat van een zwaailicht.
Afhankelijk van de opbouwvariant kan zo het wettelijk vereiste geometrische waarschuwingseffect worden bereikt, wanneer het gebruik van conventionele zwaailichten of waarschuwingsbalken beperkt of helemaal niet mogelijk is.
Producteigenschappen en technische details:
Productkenmerken en technische details:
Constructietest volgens: ECE-R10, ECE-R65 klasse 2
(dag/nachtverlaging) met name van de categorie HT - halve
waarschuwingslichten, in combinatie met 2x HT270 flitsmodule ook synchroniseerbaar
Voeding: 10-33V DC
Aantal leds: 9x3W leds
Vermogen: 27W
Werktemperatuur: -30 °C - 70 °C
Flitspatroon: 12
Afmetingen: 198,37 mm x 75,1 mm x 34,61 mm
Lengte aansluitkabel: 50 cm
Beschermingsklasse: IP67, bovendien speciaal beschermd tegen corrosie
en trillingen
Leveringsomvang:
- 1x HT270 universele flitsmodule - in de gekozen lichtkleur geel
of blauw
- 1x hoek- en kantelbare houder
- 1x schroevenset
Angaben zur Produktsicherheit
Herstellerinformationen:
LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Aansluitinstructies HT270 frontflitsmodule
Aansluiting
-
ROOD: Voeding +10–33VDC
-
ZWART: massa (-)
-
Groen of wit: nachtverlaging (+VDC)
-
Geel: synchronisatie & flitspatroonkeuze (+VDC)
Door de gele kabel op +VDC (rood) aan te raken, kan het flitspatroon onder spanning worden geselecteerd.
Voor synchronisatie: selecteer eerst op alle flitsmodules hetzelfde flitspatroon en sluit vervolgens de gele kabels aan elkaar.
Bevestigingsmogelijkheden
- Universele houder (horizontaal te monteren)
- Horizontale uitlijning van de flitsmodule mogelijk
- Verticale uitlijning ook mogelijk
- Optionele montagemogelijkheid met L-houder
