Functie-/toepassingsbeschrijving:
Zwaailichtsystemen moeten vaak ook bij uitgeschakelde en afgesloten voertuigen in bedrijf blijven, hoewel het voertuig de voedingsspanning – standaard – uitschakelt.
Hierdoor worden de zwaailichten rechtstreeks op de accu van het voertuig aangesloten, wat bij langere stilstand de accu van het voertuig kan verzwakken.
Het hier aangeboden relais wordt geactiveerd door de ontsteking en schakelt de accu rechtstreeks door naar de verbruiker. Na de gekozen tijd (tot 12 uur) schakelt het relais het zwaailichtsysteem – na uitschakeling van de ontsteking – volledig uit en spanningsvrij.
Dit garandeert dat het voertuig veilig kan worden geparkeerd.
Technische beschrijving:

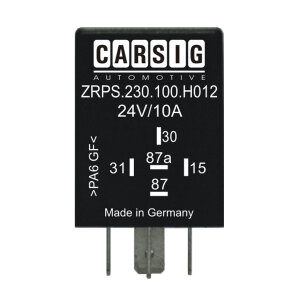

Tijdrelais met uitschakelvertraging, voeding gekoppeld via 15 en 87, relaismiddelcontact op +UB, positief getriggerd, 1 ingang.
Wanneer de voedingsspanning op kl. 15 wordt aangesloten, trekt het relais onmiddellijk aan. Zodra de spanning op kl. 15 wordt weggenomen, valt het relais na afloop van de ingestelde vertragingstijd uit.
Stekker-nr.:
30: +VDC (batterijspanning)
31: -massa
87: maakcontact NO (Normally Open, +VDC-uitgang)
87a: opener NC (Normally Closed)
15: Ontstekingsplus
