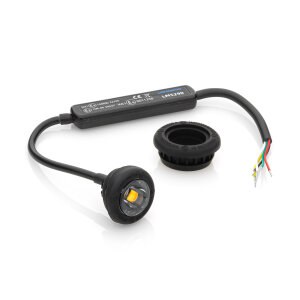

Veelzijdige combinatie van contour- en waarschuwingslamp
De L8 contour- en waarschuwingslamp biedt de mogelijkheid om tegelijkertijd te worden gebruikt als positielamp, contourlamp of zijmarkeringslamp in combinatie met een zeer agressieve waarschuwingslamp
Ideaal voor het beveiligen en zichtbaar maken van voertuigcontouren met extra waarschuwingseffect
Compact ontwerp met eenvoudige montage
Rond licht voor montage in een gat van 19 mm
Eenvoudige bevestiging door het in het voorbereide gat te steken
De levering omvat een rubberen manchet voor rechte montage of voor montage op buizen
Intelligente functies voor meer veiligheid
Synchronisatie van meerdere waarschuwingslampen mogelijk
Alternatieve modus voor afwisselend knipperen van meerdere eenheden kan worden geactiveerd
Flexibel inzetbaar in verschillende voertuigtypes en toepassingen
Angaben zur Produktsicherheit
Herstellerinformationen:
LED-MARTIN GmbH
Bahnhofstraße 13
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Aansluitinstructies L8 Positie- en zijmarkeringslamp met geïntegreerde waarschuwingslamp
Algemene productbeschrijving
Combinatie van contourverlichting en waarschuwingslamp
Vier modules vormen een ECE-R65-gecertificeerde waarschuwingslampunit
Synchroniseerbare waarschuwingslichten
Afwisselende knipperstand mogelijk
Technische gegevens
Bedrijfsspanning: DC 10-30 V
Vermogensopname:
- Waarschuwingslamp: 1 × 5 W
- Contourlamp: 2 × 0,2 W
Beschermingsklasse: IP67
Temperatuurbereik: -30 °C tot +60 °C
Goedkeuringen: ECE-R65 (bij 4 modules), ECE-R10, ECE-R148
LED-technologie
Montagehandleiding
1. Boor een montagegat met een diameter van 19 mm
2. Plaats de montagering in het boorgat
3. Steek de lamp in de montagering
Elektrische aansluiting
Aansluitschema volgens de volgende posities:
1 Zwart – massa
2 Rood – waarschuwingslamp + (schakelplus)
3 Groen – contourlamp + (standlicht)
4 Geel – synchronisatiesignaal
5 Wit – Wisselmodus (optioneel)
Knipperpatroon (waarschuwingslamp)
Enkel 120 fpm
Dubbel 120 fpm
Viervoudig 120 fpm
Enkel/Dubbel 120 fpm
Enkel/viervoudig 120 fpm
Enkel SAE
Dubbel SAE
Quad SAE
Enkel/dubbel SAE
Enkel/Warp
Warp 60 fpm
Continu licht 50%
Continu licht 10%
Opmerkingen
Voor ECE-R65-goedkeuring moeten vier modules tegelijkertijd worden gebruikt
De modules worden gesynchroniseerd via een synchronisatiekabel
Alternatieve modus schakelbaar via aparte stuurkabel
Controleer vóór de montage of alle elektrische aansluitingen correct zijn geïsoleerd
