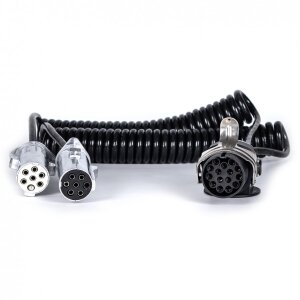

Dieser 24V Adapter mit 15-/7-poligem Kabel (3,8 m) dient zur komfortablen elektrischen Verbindung zwischen Zugmaschine und Anhänger bzw. Sattelauflieger, wenn am Fahrzeug eine 15-polige Steckdose und am Auflieger zwei 7-polige Steckdosen (N + S) vorhanden sind. So können alle Beleuchtungsfunktionen sowie Signale des Bremssystems zuverlässig übertragen werden. Achten Sie bei der Montage auf eine zugentlastete Verlegung des Kabels, ausreichend Spiel im Knickbereich zwischen Zugmaschine und Auflieger sowie den ausschließlichen Einsatz in 24V-Bordnetzen von Nutzfahrzeugen.
Technische Details
Artikeltyp: Adapterkabel für Anhänger/Sattelauflieger
System: 15-poliger Stecker auf 2× 7-polige Stecker (N + S)
Spannungsversorgung: 24 V Bordnetz (LKW / Nutzfahrzeug)
Anzahl Pole: 15 / 7
Kabellänge: ca. 3,8 m
Farbe: schwarz
Gewicht: ca. 1,5 kg
Typische Anwendung: Verbindung der 15-poligen Steckdose am Zugfahrzeug mit 7-poliger N- und S-Dose am Anhänger, volle Nutzung der Licht- und Bremsfunktionen
Pinbelegung 15-polig auf 7-polig N
Masse: Sammelmasse für Pins 1–3, 5–12
Linke Schlussleuchte (Positionslicht links)
Blinker links
Bremslicht (Stop)
Blinker rechts
Rechte Schlussleuchte (Positionslicht rechts)
Verschleißanzeige Bremse (Brake wear indicator)
Pinbelegung 15-polig auf 7-polig S
Masse: Sammelmasse für Pins 1–3, 5–12
Bremssignal
Rückfahrlicht
+24 V Dauerplus
Hubachse / Liftachse
+24 V Dauerplus (weitere Versorgung)
Park-/Markierungslicht (P/M light)
Lieferumfang
1x 24V Adapterkabel 15-polig auf 2× 7-polig (N + S), Kabellänge ca. 3,8 m
