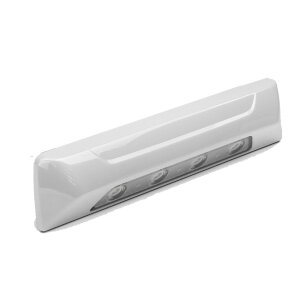

Ein kompakter, leistungsstarker LED-Breitstrahler für den Innen- und Außeneinsatz an Einsatz-, Nutz- und Sonderfahrzeugen. Ideal als Umfeld- oder Arbeitsleuchte zur sicheren Ausleuchtung von Trittbereichen, seitlichen Fahrzeugzonen oder Heckarbeitsplätzen. Achte bei der Installation auf korrekte Polarität (Rot = +VDC, Schwarz = Masse), eine abgesicherte Zuleitung (2 A) und eine plane, entgratete Montagefläche. Die Leuchte wird mit Schaumstoffunterlage und zwei selbstschneidenden Schrauben befestigt. Die Blende ist austauschbar und in mehreren Farben erhältlich.
Technische Details
Elektrische Daten
Leistungsaufnahme: bis zu 14,4 W
Lichtstrom: 1.400 lm (roh) / 890 lm (effektiv)
Spannungsversorgung: 12–24 V DC (Multivoltage)
Max. Stromaufnahme: 1,2 A @ 12 V / 0,6 A @ 24 V
Empfohlene Sicherung: 2 A
LED-Elemente: 4× High-Power-LED, Lichtbild: Breitstrahler
Bauartprüfungen & EMV
ECE R10 (EMV) geprüft
CISPR 25: Class 3 (12 V) / Class 2 (24 V)
Schutz & Umgebung
Schutzklasse/Schutzart: IPX7 (wasserfest)
Betriebstemperatur: −30 °C bis +65 °C
Vibrations- und witterungsbeständig
Mechanik & Anschluss
Anschlusskabellänge: ca. 21 cm (Rot = +VDC, Schwarz = GND, je 20 AWG)
Gewicht: 108 g
Lichtscheibe: klar; LED-Farbe: weiß
Blende (austauschbar): schwarz, weiß, rot (RAL 3001), gelb (RAL 1016), chrom
Hinweis zur Montage: Vorbohrungen für 2× selbstschneidende Schrauben Ø 4×16 mm sowie Durchführung Ø 14 mm; Kanten entgraten. Blende nach der Befestigung aufclipsen.
Lieferumfang:
• SL157 LED-Umfeldleuchte (weißes Licht, klare Linse)
• Austauschbare Blende in gewählter Farbe
• Schaumstoffunterlage (Dichtung)
• 2× selbstschneidende Schrauben zur Befestigung
• Installationsanleitung
Angaben zur Produktsicherheit
Herstellerinformationen:
LED-MARTIN GmbH
Halenbacher Straße 8
Rheinland-Pfalz
Arzfeld, Deutschland, 54687
service@led-martin.de
https://www.led-martin.de/
Montagehinweise
1. Wähle eine geeignete Montageposition, die eine ausreichende Ausleuchtung gewährleistet und nicht durch Fahrzeugbauteile verdeckt wird.
2. Bohre zwei Befestigungslöcher (Ø 4 mm) und eine zentrale Durchführung (Ø 14 mm) für das Anschlusskabel.
3. Entferne scharfe Kanten und Grate, um die Kabelisolierung nicht zu beschädigen.
4. Führe das Anschlusskabel durch die Bohrung und befestige die Leuchte mit den beiliegenden selbstschneidenden Schrauben.
5. Bringe die Schaumstoffdichtung zwischen Leuchte und Karosserie an, um Feuchtigkeitseintritt zu verhindern.
6. Clippe die farbige Blende nach der Montage auf das Leuchtengehäuse.
Elektrischer Anschluss
• Rotes Kabel = +VDC (12–24 V DC)
• Schwarzes Kabel = Masse (GND)
Empfohlene Absicherung: 2 A träge Sicherung
Hinweis: Achte auf eine saubere, korrosionsfreie Verbindung. Verpolung kann zu Schäden an der Elektronik führen.
